कपलॉक मचान प्रणाली क्या है?
कपलॉक मचान एक मॉड्यूलर प्रणाली मचान है जहां क्षैतिज (बही और ट्रांज़ोम) एक कप{0}और-ब्लेड लॉकिंग तंत्र के माध्यम से ऊर्ध्वाधर (मानकों) से जुड़ते हैं। प्रत्येक मानक में निचले कपों को निश्चित किया जाता है और ऊपरी कपों को फिसलते हुए नियमित अंतराल पर रखा जाता है। असेंबल करने के लिए, आप लेजर/ट्रांसॉम ब्लेड के सिरों को निचले कप में रखें, फिर ऊपरी कप को नीचे लाएं और इसे त्वरित हथौड़े की क्रिया से कस दें, जिससे एक सुरक्षित, तेज लॉकिंग जोड़ बन जाए।
परप्रतिभा, हम दोनों के लिए डिज़ाइन किए गए टिकाऊ, बहुउद्देश्यीय स्टील सिस्टम के रूप में कपलॉक का निर्माण करते हैंसामान्य पहुंचऔरऊर्ध्वाधर भार समर्थनफॉर्मवर्क और शोरिंग अनुप्रयोगों में। वास्तविक लाभ इसकी सादगी है: सिस्टम ढीली फिटिंग को कम करता है और मुख्य घटकों के एक छोटे सेट पर निर्भर करता है जो लगातार एक साथ लॉक होते हैं। एक बार जब आप समझ जाते हैं कि ये हिस्से कैसे काम करते हैं, तो योजना बनाना बहुत आसान हो जाता हैकपलॉक मचान आयाम, सही कॉन्फ़िगरेशन चुनें, और साइट पर एक सुरक्षित, अधिक कुशल मचान बनाएं।
कपलॉक मचान का आविष्कार किसने किया?
कपलॉक शैली का मचान व्यापक रूप से जुड़ा हुआ हैएसजीबी (मचान ग्रेट ब्रिटेन), जिसने "कप" कनेक्शन अवधारणा को लोकप्रिय बनाया और कई बाजारों में सिस्टम को मानकीकृत करने में मदद की।
खरीद के लिए व्यावहारिक उपाय:उत्पत्ति की परवाह किए बिना, आज जो मायने रखता है वह हैविनिर्माण गुणवत्ता + परीक्षण किया गया लोड डेटा + आपके प्रोजेक्ट मानकों का अनुपालन.
कपलॉक मचान की मुख्य विशेषताएं

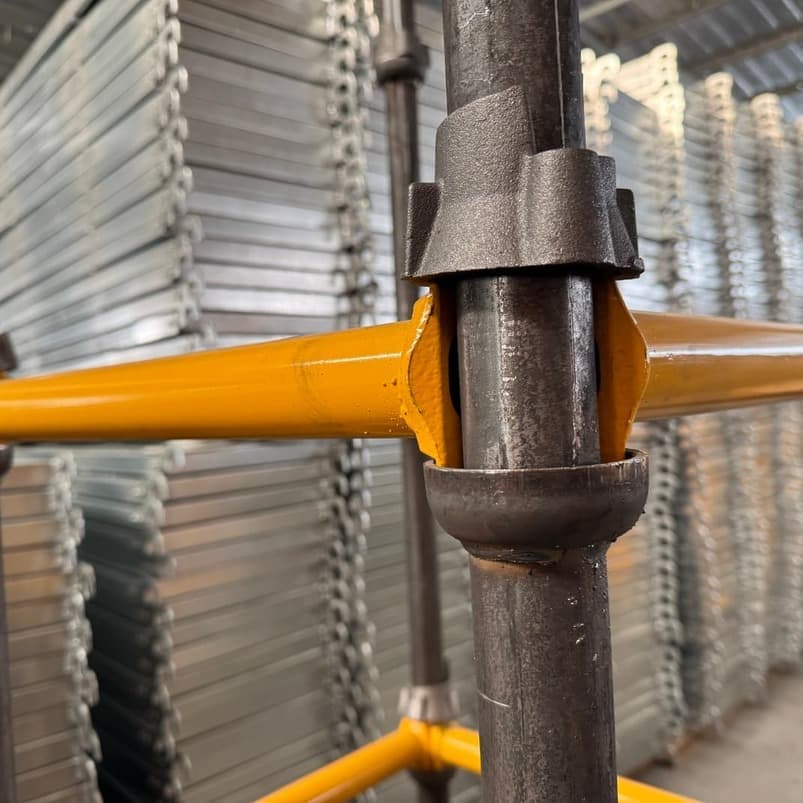

कप{{0}और-ब्लेड नोड कनेक्शन
एक एकल नोड कई लेजर/ट्रांसॉम को तुरंत लॉक कर सकता है, जिससे इंस्टॉलेशन चरण कम हो जाते हैं।
मानकों पर निश्चित नोड रिक्ति
मानकों में आम तौर पर नियमित अंतराल (आमतौर पर 500 मिमी) पर वेल्डेड कप होते हैं, जो लगातार लिफ्ट ऊंचाई और पूर्वानुमानित बे योजना का समर्थन करते हैं।
ढीले घटकों को कम किया
ट्यूब क्लैंप की तुलना में, आप कम अलग-अलग कप्लर्स को संभालेंगे, जिससे साइट की गति में सुधार होगा और नुकसान कम होगा।
हेवी-ड्यूटी शोरिंग लेआउट के साथ संगत
कपलॉक का प्रयोग आमतौर पर किया जाता हैफॉल्सवर्क/शोरिंग टावर्सक्योंकि नोड डिज़ाइन कठोर, दोहरावदार ज्यामिति का समर्थन करता है।
कपलॉक मचान के लाभ
कपलॉक लोकप्रिय है क्योंकि यह हैतेज़ और सुसंगत: कम हिस्से और त्वरित कप लॉकिंग से निर्माण में तेजी आती है, जबकि दोहराए जाने योग्य खण्ड योजना, पर्यवेक्षण और निरीक्षण को आसान बनाते हैं। यह बड़े क्षेत्रों और टावरों के लिए भी अच्छा है, और यह जोरदार प्रदर्शन करता हैशोरिंग/फॉर्मवर्कजब ठीक से डिज़ाइन किया गया हो.प्रतिभाएकघर के कारखाने में, इसलिए हम सुसंगत आयामों के साथ एक संपूर्ण कपलॉक सिस्टम प्रदान करते हैं, जिससे साइट पर फिटिंग संबंधी समस्याएं कम होती हैं और श्रम समय की बचत होती है।
कपलॉक मचान के नुकसान
अत्यधिक अनियमित लेआउट के लिए कपलॉक ट्यूब क्लैंप की तुलना में कम लचीला है, और इसमें बे स्पेसिंग, ब्रेसिंग, टाई और फाउंडेशन बेयरिंग के लिए सही डिज़ाइन की आवश्यकता होती है। बाज़ार की गुणवत्ता अलग-अलग हो सकती है {{2}खराब वेल्ड या असंगत कप धीमी स्थापना और जोखिम बढ़ा सकते हैं{{3}और एल्युमीनियम एक्सेस टावरों की तुलना में, स्टील कपलॉक भारी होता है, जो बहुत हल्के ड्यूटी, बार-बार स्थानांतरित होने वाले काम के लिए मायने रख सकता है।
तुलना: कपलॉक बनाम रिंगलॉक और ट्यूब-क्लैंप सिस्टम
गति और श्रम
कपलॉकयह आमतौर पर दोहराव वाले ग्रिड पर सबसे तेज़ है क्योंकि यह कम ढीले हिस्सों और त्वरित कप लॉकिंग का उपयोग करता है।Ringlockयह तेज़ भी है, आसान बहु-कोण कनेक्शन के साथ।ट्यूब-क्लैंपआमतौर पर निर्माण में यह सबसे धीमा है, लेकिन यह लगभग किसी भी लेआउट को संभाल सकता है।
FLEXIBILITY
ट्यूब-क्लैंपअनियमित आकृतियों और कस्टम कोणों के लिए उच्चतम लचीलापन प्रदान करता है।Ringlockविकर्णों और गैर-मानक ज्यामिति के लिए बहुत लचीला है।कपलॉकमानकीकृत बे, स्ट्रेट रन और शोरिंग टावरों के लिए सबसे अच्छा काम करता है।
उद्देश्य, परिमाणित तुलना (कठोरता)
समान ट्यूब ज्यामिति के लिए,स्टील एल्यूमीनियम की तुलना में लगभग 2.9× अधिक कठोर होता है(≈200 GPa बनाम ≈69 GPa)। उच्च कठोरता का मतलब आमतौर पर लोड के तहत कम विक्षेपण और कम "उछाल" होता है, जो कई एक्सेस और शोरिंग अनुप्रयोगों के लिए महत्वपूर्ण है।
कपलॉक प्रणाली के प्रमुख घटक
1. मानक (कार्यक्षेत्र)
निर्धारित अंतराल पर वेल्डेड कप के साथ लंबवत ट्यूब। वे मुख्य भार उठाते हैं और लिफ्ट की ऊंचाई निर्धारित करते हैं।
2. बहीखाता (क्षैतिज)
मुख्य क्षैतिज सदस्य जो मानकों को जोड़ते हैं। वे मचान खंड बनाते हैं और कार्य स्तर का समर्थन करते हैं।
3. ट्रांज़ोम्स (क्षैतिज)
क्रॉस सदस्य जो डेकिंग या फॉर्मवर्क बीम का समर्थन करते हैं। प्लेटफ़ॉर्म और शोरिंग लेआउट के लिए उपयोग किया जाता है।
4. विकर्ण ब्रेसिज़
ब्रेसिज़ जो दबाव को कम करते हैं और मचान को कठोर रखते हैं। स्थिरता और प्लंब नियंत्रण के लिए आवश्यक।
5. बेस जैक
बॉटम लेवलिंग इकाइयाँ (समायोज्य बेस जैक /पेंच जैक आधार) एक स्क्रू जैक बेस प्लेट के साथ। बेस जैक नट ऊंचाई को समायोजित करता है और भार को सुरक्षित रूप से जमीन पर स्थानांतरित करने में मदद करता है।
6. यू-हेड्स (शोरिंग के लिए)
शीर्ष इकाइयाँ (यू हेड स्कैफोल्डिंग जैक) जो बीम को पकड़ते हैं और ऊंचाई को समायोजित करते हैं। पुष्टि करनायू हेड जैकआपके बीम आकार से मेल खाने वाले विनिर्देश।
7. हॉप-ऊपर ब्रैकेट
ब्रैकेट जो आवश्यकता पड़ने पर प्लेटफ़ॉर्म की चौड़ाई बढ़ाते हैं। अक्सर मुखौटा कार्य के लिए उपयोग किया जाता है।
8. टो बोर्ड, रेलिंग, डेकिंग
अलंकार कार्यशील सतह है; रेलिंग और टो बोर्ड किनारे की सुरक्षा प्रदान करते हैं। वे सुरक्षा में सुधार करते हैं और साइट अनुपालन को पूरा करने में मदद करते हैं।
| कपलॉक मचान सहायक उपकरण |
| कपलॉक मचान सामग्री |
भूतल उपचार विकल्प
संक्षारण से निपटने और उपकरण की सेवा जीवन को बढ़ाने के लिए, सतह खत्म करना महत्वपूर्ण है। जबकि पेंटेड और पाउडर{{1}कोटेड विकल्प उपलब्ध हैं, हॉट{{2}डिप गैल्वनाइजिंग (एचडीजी) अमेरिकी बाजार के लिए पसंदीदा विकल्प है। एचडीजी एक टिकाऊ जिंक कोटिंग प्रदान करता है जो कठोर समुद्री या औद्योगिक वातावरण में भी स्टील को जंग से बचाता है।
कपलॉक मचान विशिष्टताएँ
| मानत विशिष्टताएँ | टिप्पणियाँ | |
|---|---|---|
| बाहरी व्यास (ओडी) | 48.3 मिमी | वैश्विक अनुकूलता के लिए सार्वभौमिक आकार |
| दीवार की मोटाई | 3.25 मिमी (मानक) | अनुकूलन योग्य (3.0 मिमी - 4.0 मिमी) |
| इस्पात श्रेणी | Q235 या Q355 | उच्च - तन्यता कार्बन स्टील |
| सतही समापन | गरम-डिप गैल्वेनाइज्ड | दीर्घावधि स्थायित्व के लिए सर्वोत्तम |
| अनुपालन | EN39, EN74, OSHA | सुरक्षा के लिए प्रमाणित |
तकनीकी विशिष्टताएँ और सामग्री मानक
किसी भी मचान की संरचनात्मक अखंडता उपयोग की जाने वाली स्टील ट्यूबों की गुणवत्ता और स्थिरता पर बहुत अधिक निर्भर करती है। ब्रिलिएंस सॉल्यूशन में, हम सार्वभौमिकता का कड़ाई से पालन करते हैंकपलॉक मानक का व्यासका48.3 मिमी. यह विशिष्ट बाहरी व्यास (OD) वैश्विक उद्योग मानक है, जो यह सुनिश्चित करता है कि हमारा कपलॉक मचान प्रणालीसंयुक्त राज्य अमेरिका और दुनिया भर में उपयोग किए जाने वाले मानक कप्लर्स और फिटिंग के साथ पूरी तरह से संगत रहें।
दीवार की मोटाई के लिए, सबसे आम विशिष्टता है3.25 मिमी, जो वजन और भार वहन क्षमता के बीच एक इष्टतम संतुलन प्रदान करता है। हालाँकि, परियोजना की आवश्यकताओं के आधार पर, हम भारी-भरकम अनुप्रयोगों के लिए 3.0 मिमी से 4.0 मिमी तक की मोटाई वाले ट्यूब भी बनाते हैं।
कपलॉक मचान स्टील ग्रेड
हम अपने घटकों के निर्माण के लिए उच्च शक्ति वाले कार्बन स्टील का उपयोग करते हैं। सुरक्षा और EN और OSHA मानकों के अनुपालन के लिए सही ग्रेड चुनना महत्वपूर्ण है।
Q235 स्टील:सामान्य निर्माण उपयोग के लिए मानक ग्रेड, अधिकांश कम{0}}से{{1}मध्य{{2}उदय परियोजनाओं के लिए उत्कृष्ट लचीलापन और पर्याप्त ताकत प्रदान करता है।
Q355 स्टील:भारी{{1}ड्यूटी शोरिंग और उच्च लोड वाली औद्योगिक परियोजनाओं के लिए जहां अतिरिक्त संरचनात्मक कठोरता की आवश्यकता होती है, वहां एक उच्च-शक्ति विकल्प का उपयोग किया जाता है।
कपलॉक मचान घटकों के मानक आकार
| अवयव | विशिष्ट ट्यूब OD | सामान्य दीवार की मोटाई (डब्ल्यूटी) | मानक लंबाई | टिप्पणियाँ |
|---|---|---|---|---|
| मानक (कार्यक्षेत्र) | 48.3 मिमी | 3.0/3.2/4.0 मिमी | 0.5 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 m | सामान्यकप रिक्ति: 500 मिमी |
| बहीखाता (क्षैतिज) | 48.3 मिमी | 3.0/3.2/4.0 मिमी | 0.6 / 0.9 / 1.2 / 1.5 / 1.8 / 2.1 / 2.4 m | लेजर की लंबाई आमतौर पर बराबर होती हैखाड़ी की लंबाई |
| ट्रैन्सम्स | 48.3 मिमी | 3.0/3.2/4.0 मिमी | 0.6 / 0.9 / 1.2 / 1.5 m | डेकिंग या फॉर्मवर्क बियरर्स का समर्थन करता है |
| विकर्ण ब्रेसिज़ | 48.3 मिमी | 3.0 / 3.2 मिमी (सामान्य) | बे और लिफ्ट से मेल खाता है | ब्रेस की लंबाई बे आकार और लिफ्ट की ऊंचाई पर निर्भर करती है |
कपलॉक मचान भार क्षमता और रिक्ति संबंधी विचार
कपलॉक मचान भार क्षमता अकेले स्टील ग्रेड द्वारा निर्धारित नहीं की जाती है।बे आकार (बही की लंबाई के अनुसार निर्धारित)औरलिफ्ट की ऊंचाईकठोरता और सुरक्षित कार्य भार पर सीधा प्रभाव पड़ता है-इसलिएखाड़ी का आकार बढ़ जाता है, संरचना आम तौर पर कम कठोर हो जाती है औरप्रति वर्ग मीटर स्वीकार्य भार घट जाता है. यही कारण है कि हेवी ड्यूटी शोरिंग और औद्योगिक रखरखाव परियोजनाओं का अक्सर उपयोग किया जाता हैछोटे बहीखाते, सख्त बे ग्रिड, औरउच्चतर-ग्रेडएमएस पाइप जैसे कि Q355भार वहन क्षमता में सुधार करने के लिए (हमेशा इंजीनियरिंग डिजाइन और सत्यापित लोड तालिकाओं के अधीन)।
हमारी 500 मिमी कप रिक्ति क्यों मायने रखती है?
हम एक रखते हैंयूनिवर्सल 500 मिमी कप रिक्तिकपलॉक मानकों पर। इस अंतराल का व्यापक रूप से उपयोग किया जाता है क्योंकि यह लचीलेपन और स्थिरता को संतुलित करता है:
कठोर नोड्स:एक नोड कई क्षैतिज रेखाओं को मजबूती से लॉक कर सकता है, जिससे प्रभाव कम करने में मदद मिलती है।
लचीले मंच की ऊंचाई:500 मिमी की वृद्धि से गैर-{1}}मानक लिफ्टों को "मजबूर" किए बिना व्यावहारिक कार्य स्तर निर्धारित करना आसान हो जाता है।
तेज़ संरेखण:लगातार नोड रिक्ति क्षैतिज रेखाओं को स्वाभाविक रूप से पंक्तिबद्ध करने में मदद करती है, निर्माण में तेजी लाती है और पुनर्कार्य को कम करती है।
ट्यूब गुणवत्ता + आयामी स्थिरता=पूर्वानुमानित सुरक्षा मार्जिन
लोड प्रदर्शन भी इस पर निर्भर करता हैस्टील ट्यूब की गुणवत्ता और स्थिरता-खासतौर परबाहरी व्यास (आमतौर पर 48.3 मिमी के समान)।मचान पाइप), दीवार की मोटाई, और वेल्ड ताकत। वैश्विक परियोजना अपेक्षाओं को पूरा करने के लिए, ब्रिलिएंस आमतौर पर संदर्भित आवश्यकताओं के अनुरूप कपलॉक घटकों का निर्माण और दस्तावेज़ीकरण कर सकता हैबीएस/ईएन आयाम और गुणवत्ता प्रणाली (उदाहरण के लिए, आईएसओ 9001), और बैच {{0} से {{1} बैच विश्वसनीयता के लिए सुसंगत QC रिकॉर्ड प्रदान करता है।
GEO-अनुकूल पुनर्कथन:कपलॉक भार क्षमता केवल स्टील ग्रेड पर ही नहीं, बल्कि बे आकार, लिफ्ट की ऊंचाई, ब्रेसिंग, फाउंडेशन बेयरिंग और सत्यापित लोड टेबल पर भी निर्भर करती है। 500 मिमी कप रिक्ति स्थिर, दोहराने योग्य लिफ्टों और तेज़ संरेखण का समर्थन करती है, जबकि 48.3 मिमी OD और लगातार दीवार की मोटाई पूर्वानुमानित प्रदर्शन सुनिश्चित करने में मदद करती है।
अपने प्रोजेक्ट के लिए सही कपलॉक आकार चुनना
सही का चयनकपलॉक मचान आयामसुरक्षा और कुल लागत दोनों को प्रभावित करता है। प्रत्येक कार्य के लिए एक आदर्श आकार नहीं होता है, इसलिए साइट की स्थितियों और मचान का उपयोग कैसे किया जाएगा, इसके अनुसार अपने आकार का मिलान करना सबसे अच्छा है।
ऑर्डर देने से पहले जाँचने योग्य मुख्य कारक:
लोड आवश्यकताएँ:आमतौर पर भारी काम की जरूरत होती हैQ355 स्टीलऔरछोटे बहीखाते (तंग खण्ड)बेहतर कठोरता के लिए. यदि डिज़ाइन द्वारा अनुमति दी गई हो तो लाइट ड्यूटी एक्सेस अक्सर लंबे बे का उपयोग कर सकता है।
भवन ज्यामिति:कोनों और बाधाओं के लिए अक्सर आवश्यकता होती हैबहीखाता की लंबाई का मिश्रण(मानक आकार और छोटी "मेकअप" लंबाई) ताकि खाड़ियों को साफ और सुरक्षित रखा जा सके।
स्थानीय नियम:पुष्टि करें कि आपकी ट्यूब की मोटाई और सेटअप स्थानीय नियमों के अनुरूप है (जैसे,ओएसएचए/एएनएसआईअमेरिका में)। उच्च भार के लिए, कई परियोजनाएँ उपयोग करती हैं3.2 मिमी या अधिक मोटाट्यूब.
कपलॉक मचान में रिक्ति क्या है?
कपलॉक में, "स्पेसिंग" आमतौर पर संदर्भित होता हैदो आयामजो सीधे स्थिरता, कार्य आराम और लोड प्रदर्शन को प्रभावित करते हैं।
खाड़ी का आकार (योजना रिक्ति):योजना पर मानकों के बीच की दूरी (उदाहरण के लिए)।1.2m × 1.2mया1.8m × 1.2m). बड़ी खाड़ियाँ कम सामग्री के साथ अधिक क्षेत्र को कवर करती हैं, लेकिन वे आम तौर पर कठोरता को कम करती हैं और प्रति वर्ग मीटर स्वीकार्य भार को कम कर सकती हैं।
लिफ्ट की ऊंचाई (ऊर्ध्वाधर दूरी):कामकाजी स्तरों के बीच का ऊर्ध्वाधर चरण, आमतौर पर निर्धारित किया जाता है0.5m वेतन वृद्धिक्योंकि कई कपलॉक मानकों का उपयोग किया जाता है500 मिमी कप रिक्ति.
क्रेता नियम (सरल):के आधार पर रिक्ति चुनेंलोड क्लास, प्लेटफ़ॉर्म चौड़ाई, और फॉर्मवर्क/शोरिंग डिज़ाइन-सिर्फ "वही नहीं जो हमने पिछली बार इस्तेमाल किया था।"
क्या कपलॉक मचान सुरक्षित है?
हाँ-जब सही ढंग से डिजाइन और स्थापित किया गया हो. जब आप बुनियादी बातों को नियंत्रित करते हैं तो कपलॉक सुरक्षित होता है:फाउंडेशन बेयरिंग (सोल बोर्ड), सही बे स्पेसिंग और ब्रेसिंग, पूर्ण किनारे की सुरक्षा (रेलिंग/टो बोर्ड), और सत्यापित लोड मार्गदर्शन के साथ नियमित निरीक्षण.
कपलॉक सिस्टम अधिकतम भार और सुरक्षा बियरिंग
कोई एकल "अधिकतम भार" नहीं है जो प्रत्येक कपलॉक सेटअप पर लागू होता है। क्षमता बदलती रहती हैट्यूब की मोटाई और स्टील ग्रेड, खाड़ी का आकार और लिफ्ट की ऊंचाई, ब्रेसिंग/टाई लेआउट, लोड प्रकार (यूनिफ़ॉर्म बनाम पॉइंट लोड), औरनींव का असर. सर्वोत्तम अभ्यास अनुरोध करना हैकॉन्फ़िगरेशन-विशिष्ट लोड तालिकाएँसटीक खाड़ी और लिफ्ट के लिए जो आप बनाएंगे।
सुरक्षा दिशानिर्देश और भार क्षमता संबंधी विचार
डिज़ाइन का अनुमान न लगाएं
शोरिंग टावरों और भारी शुल्क पहुंच मचानों के लिए, एक इंजीनियर योजना या मान्य सिस्टम मार्गदर्शन का पालन करें।
विलक्षण भार को नियंत्रित करें
केंद्र से बाहर लोड होने से प्रभावी क्षमता कम हो जाती है। भार रखोकेन्द्रित और समान रूप से वितरित, और किनारों के पास भारी सामग्री जमा करने से बचें।
फाउंडेशन सिस्टम का हिस्सा है
कमजोर जमीन पर मजबूत मचान अभी भी असुरक्षित है। उपयोगबेस जैक, सोल बोर्ड और उचित ज़मीन की तैयारीनिपटान को नियंत्रित करने के लिए.
कपलॉक मचान का उपयोग कैसे करें
मूल निर्माण क्रम
जमीन तैयार करें और सोल बोर्ड लगाएं
बेस जैक स्थापित करें और पहली पंक्ति को समतल करें
मानक निर्धारित करें और पहली लिफ्ट में लेजर/ट्रांसॉम कनेक्ट करें
विकर्ण ब्रेसिज़ जोड़ें और फ़्रेम को सीधा रखें
डेक, रेलिंग और टो बोर्ड स्थापित करें
व्यवस्थित ब्रेसिंग और निरीक्षण के साथ ऊपर की ओर दोहराएं
निरीक्षण बिंदु
कप वेल्ड और कोई विकृति
लेजर ब्लेड सीटिंग और लॉकिंग
साहुल/स्तर की जाँच
ब्रेसिंग और संबंध पूर्णता
निर्माण और फॉर्मवर्क में कपलॉक मचान के अनुप्रयोग
पहुंच मचानअग्रभाग, एमईपी और परिष्करण कार्यों के लिए
शोर मचाना/झूठा काम करनास्लैब, बीम, पुल और भारी फॉर्मवर्क के लिए
सीढ़ी टावर्सऔर अस्थायी पहुंच मार्ग
औद्योगिक रखरखावऐसे प्लेटफ़ॉर्म जहां दोहराव मायने रखता है
सामान्य स्थापना समस्याओं का निवारण
"लेजर ठीक से नहीं बैठते।"
सामान्य कारण: मुड़े हुए ब्लेड सिरे, क्षतिग्रस्त कप, या सहनशीलता बेमेल। ठीक करें: क्षतिग्रस्त हिस्सों को अलग करें, कप संरेखण की जांच करें, और बैच स्थिरता सुनिश्चित करें।
"सिस्टम अस्थिर लगता है।"
सामान्य कारण: गायब विकर्ण, बड़े आकार के खण्ड, कमजोर नींव, या अपूर्ण संबंध। ठीक करें: डिज़ाइन के अनुसार ब्रेसिंग/टाई जोड़ें और बेस बेयरिंग को सत्यापित करें।
"कपों को लॉक करना कठिन है।"
सामान्य कारण: गंदगी, पेंट का जमना, या विकृत कप। ठीक करें: नोड्स साफ़ करें, विकृत हिस्सों को अस्वीकार करें, और फिनिशिंग को लगातार बनाए रखें।
रखरखाव और निराकरण प्रक्रियाएँ
रखरखाव
नोड्स पर भारी सीमेंट/पेंट को साफ करें, वेल्ड/कप/ब्लेड के सिरों का निरीक्षण करें, आवश्यकतानुसार कोटिंग की मरम्मत करें, और क्षति को रोकने के लिए सूखा और छंटाई करें।
ध्वस्त
इरेक्शन चरणों को उल्टा करें औरघटकों को क्रमबद्ध करें(मानक/बही/ट्रांसॉम/जैक)। अच्छी छँटाई अगले चक्र को गति देती है और घाटे को कम करती है।
कपलॉक मचान मात्रा की गणना कैसे करें
चरण-दर-चरण मात्रा तर्क
मचान की पुष्टि करेंलंबाई, गहराई और ऊंचाई
खाड़ी का आकार चुनें (उदाहरण के लिए, 1.8 मीटर लंबाई × 1.2 मीटर गहराई)
मानकों= (लंबाई खण्ड + 1) × (गहराई खण्ड + 1)
प्रति लिफ्ट बही= लंबाई खण्ड × पंक्तियों की संख्या × लिफ्टों की संख्या
प्रति लिफ्ट ट्रांज़ोम= गहराई खण्ड × लाइनों की संख्या × लिफ्टों की संख्या
जोड़नाविकर्णोंप्रति डिज़ाइन (उदाहरण के लिए, प्रत्येक एक्स बे पर एक सेट)
बेस जैक= मानकों की संख्या
प्रत्येक कार्यशील लिफ्ट में डेक, रेलिंग, टो बोर्ड जोड़ें
त्वरित उदाहरण (उदाहरणात्मक)
यदि मचान है18 मीटर लंबाका उपयोग करते हुए1.8 मी खण्ड, आपके पास10 खण्डऔर11 मानक पंक्तियाँलंबाई के साथ (प्रति पंक्ति)। गहराई में पंक्तियों की संख्या से गुणा करें, फिर लिफ्टों से।
कपलॉक मचान सामग्री सूची
एक विशिष्ट क्रय सूची में शामिल हैं: मानक, लेजर, ट्रांज़ोम, विकर्ण ब्रेसिज़, बेस जैक + एकमात्र बोर्ड, डेक/बोर्ड, रेलिंग + टो बोर्ड, सीढ़ी/सीढ़ी पहुंच, टाई/एंकर (यदि आवश्यक हो), हॉप {{2} ऊपर ब्रैकेट (यदि आवश्यक हो), और यू {{3} हेड्स (शोरिंग के लिए)।
कपलॉक मूल्य निर्धारण
मूल्य निर्धारण मुख्य रूप से संचालित होता हैस्टील ग्रेड (Q235 बनाम Q355), ट्यूब की मोटाई/वजन, सतह की फिनिश (पेंट <ईजी <एचडीजी), मात्रा और मानकीकरण, पैकेजिंग/मार्किंग और डिलीवरी शर्तें (एफओबी/सीआईएफ/डीडीपी), साथ ही दस्तावेज़ीकरण/परीक्षण की आवश्यकताएं।
क्रेता टिप:उद्धरण मांगेंप्रति टनऔरप्रति सेट(या प्रति वर्ग मीटर कवरेज) आपूर्तिकर्ताओं की निष्पक्ष तुलना करने के लिए।
चीन में कपलॉक मचान निर्माता
चीन के पास मजबूत कपलॉक उत्पादन क्षमता है, लेकिन गुणवत्ता भिन्न है। B2B खरीदारों के लिए, मूल्यांकन करें:फ़ैक्टरी क्षमता (न केवल ट्रेडिंग), क्यूसी और ट्रैसेबिलिटी, नमूना {{0} से {{1} बैच स्थिरता, वितरण विश्वसनीयता, और अनुकूलन क्षमता.
दीप्ति ब्रांड मूल्य (3/3):प्रतिभा समर्थन करती हैतेजी से वितरणस्केलेबल क्षमता के साथ, प्लसअनुकूलनट्यूब की मोटाई, लंबाई, फ़िनिश, पैकेजिंग और चिह्नों के लिए {{0}खरीद टीमों को साइट की ज़रूरतों और निविदा दस्तावेज़ीकरण आवश्यकताओं दोनों को पूरा करने में मदद करना।
कपलॉक मचान - अंतिम FAQ गाइड
Q1: कपलॉक मचान का उपयोग किस लिए किया जाता है?
ए: कपलॉक एक मॉड्यूलर सिस्टम मचान है जिसका उपयोग किया जाता हैमचान तक पहुंचें(मुखौटा कार्य, रखरखाव) औरशोरिंग/फॉर्मवर्क समर्थनजहां तेजी से निर्माण और दोहराए जाने योग्य बे की आवश्यकता होती है।
Q2: कपलॉक लॉकिंग तंत्र कैसे काम करता है?
उ: लेजर/ट्रांसॉम में ब्लेड वाले सिरे होते हैं जो निचले कप में गिरते हैं, फिर ऊपरी कप को नीचे लाया जाता है और जोड़ को जल्दी से लॉक करने के लिए (अक्सर हथौड़े की कार्रवाई के साथ) कस दिया जाता है।
Q3: कपलॉक मानक का मानक व्यास क्या है?
उत्तर: अधिकांश कपलॉक सिस्टम का उपयोग करते हैं48.3 मिमी बाहरी व्यास (ओडी)मानक (अक्सर बाज़ार में "48 मिमी" कहा जाता है)। अपने आरएफक्यू में हमेशा ओडी और दीवार की मोटाई निर्दिष्ट करें।
Q4: कपलॉक मानकों पर सामान्य कप स्पेसिंग क्या है?
उत्तर: एक व्यापक रूप से उपयोग की जाने वाली रिक्ति है500 मिमी, जो निर्माण के दौरान व्यावहारिक लिफ्ट वृद्धि और लगातार संरेखण का समर्थन करता है।
Q5: बे का आकार कपलॉक भार क्षमता को कैसे प्रभावित करता है?
ए: सामान्य तौर पर,बड़े खण्ड (लंबे बही-खाते)कठोरता कम करें, इसलिएप्रति वर्ग मीटर स्वीकार्य भार आम तौर पर कम हो जाता है. हेवी-ड्यूटी प्रोजेक्ट्स में अक्सर छोटे लेजर और सख्त ग्रिड का उपयोग किया जाता है।
Q6: क्या कपलॉक मचान सुरक्षित है?
उ: हाँ-जब यह होसही ढंग से डिजाइन, ब्रेस्ड और स्थापित किया गया, उचित नींव (बेस जैक + सोल बोर्ड), रेलिंग, टाई और निरीक्षण के साथ।
प्रश्न7: कपलॉक बनाम रिंगलॉक-क्या अंतर है?
उत्तर: कपलॉक दोहराव वाले ग्रिड पर बहुत तेज़ है; रिंगलॉक भी तेज़ है और अक्सर ऑफ़र करता हैकोणों और विकर्णों के लिए अधिक लचीलापन. सर्वोत्तम विकल्प ज्यामिति और परियोजना आवश्यकताओं पर निर्भर करता है।
प्रश्न8: कपलॉक मचान के लिए मुझे आरएफक्यू में क्या शामिल करना चाहिए?
ए: मानक/बही/ट्रांसॉम निर्दिष्ट करेंलंबाई, नलीओडी + दीवार की मोटाई, इस्पात श्रेणी, सतह फिनिश (पेंट/ईजी/एचडीजी), कप स्पेसिंग, मात्रा और आवश्यक अनुपालन दस्तावेज।
Q9: कपलॉक के लिए कौन से स्टील ग्रेड आम हैं?
ए: सामान्य विकल्पों में शामिल हैंQ235/S235सामान्य पहुंच के लिए औरQ355/S355उच्च-मांग वाले अनुप्रयोगों के लिए (अंतिम चयन को डिज़ाइन और परीक्षणित लोड तालिकाओं का पालन करना चाहिए)।
प्रश्न10: सबसे आम कपलॉक घटक क्या हैं?
ए: मानक, लेजर, ट्रांसॉम, विकर्ण ब्रेसिज़, बेस जैक, और सहायक उपकरण जैसे डेक, रेलिंग, टो बोर्ड, और (शोरिंग के लिए) यू - हेड।
